centrales hydrauliques offshore

Les compétences de votre concepteur de centrales hydrauliques offshore

Grâce à un travail soigné, un rapport qualité/prix et un total respect des normes du métier, l’entreprise D.P.O a acquis une solide réputation auprès de ses clients. Découvrez en détail l’étendue de nos compétences en matière de machines etcentrales hydrauliques offshore, remorques de traite mobiles et R&D.

Conception de machines hydrauliques pour l’Offshore

En tant que spécialiste des équipements d’opérations offshore, D.P.O étudie, conçoit et réalise des skids hydrauliques et mécaniques. Nos moyens d’essais pour les tests de traction, compression, hyperbar, intègre le contrôle commande et assure l’acquisition et l’analyse des données.

Conception de machines hydrauliques pour le R&D

Support de vos services R&D, D.P.O assure avec vous la définition du besoin, l’étude de faisabilité, l’établissement du budget, l’étude du projet et sa réalisation jusqu’à la mise en service et sa maintenabilité. D.P.O étudie, conçoit et réalise dans le respect des normes en vigueur, directive machine 2006/42/CE, électrique 500v 2006/95/CE, etc.

Les étapes de réalisation d’un projet :

  • Étude
  • Définition du besoin avec le client
  • Étude de faisabilité technique
  • Établissement du budget
  • Fourniture de machines hydrauliques
  • Réalisation du projet décrit dans l’étude
  • Mise en service chez le client
  • Suivi des machines (SAV et maintenance)
  • Formation du personnel à l’utilisation de la machine en autonomie

Vous souhaitez faire appel à nos compétences ? Contactez votre spécialiste en machines hydrauliques.

bancs de teste pompe hydraulique

banc essai pompe hydraulique

banc essai pompe hydraulique

devis prix banc essai pompe hydraulique

Pour notre entreprise de maintenance hydraulique en cours de création, j’aimerais avoir un devis pour la fabrication d’un banc d’essai de pompes hydrauliques avec les caractéristiques suivantes :
– débit de pompe : 400 L max.
– essais : 400 bar max.
Giovanni Wednesday, December 23, 2015 7:31 AM

banc controle fluide, banc controle fluide hydraulique, banc controle pompes hydrauliques, banc d essai hydraulique, banc de test moteur hydraulique, banc de test pompe hydraulique, Banc de test pour pompe hydraulique, banc didactique hydraulique, banc didactique pompe hydraulique, banc essai debit, banc essai debit pompe hydraulique, banc essai hydraulique industriel, banc essai pompe hydraulique, banc essai pompes hydrauliques, banc essai pression, banc essai pression pompe hydraulique, banc essais, banc essais hydraulique, banc essais moteur hydraulique, Banc Hydraulique industrielle, banc test debit hydraulique, banc test hydraulique, banc test moteur hydraulique, banc test pompe hydraulique, banc test pression hydraulique, banc test vanne, bancs de test pour pompe hydraulique, Bancs essai test hydraulique, Bancs mesure performance hydraulique, fabricants bancs test hydraulique, fabricants bancs test pompe hydraulique, fournisseurs bancs test hydraulique, fournisseurs bancs test pompe hydraulique, Groupe Filtration huiles, pompe hydraulique banc essais, TP banc hydraulique, Valise Analyse huiles, Valise Mesure hydrauliques

banc d’essais et teste pour pompe hydraulique

Bonjour

il existe des tas de banc d’essais diffèrent et ont a pas de probleme pour proposer tous les types, aussi ont a l’experience d’en avoir fait un dernièrement, au top technologie, avec supervision et acquisition de donnée etc..

il y a une regle qui s’applique, plus ont a de pompe a reparer par jour et plus il faut un banc évoluer pour etre adapté a la quantité

si ont est seul comme artisan et avec une tres haute competence, ont peux se contenter d’un banc tres simple

ou bien ont commence la reparation et ont prevoir d’en faire beaucoup, ont fait un banc en ce sens sur de bonne base et il évolue apres

entre toutes les option ont peux ajuster

pour avoir une idée, donner moi :
votre plaquette commerciale
effectif total entreprise et role de chacun
combien de reparateur de pompe a plein temps
leur experience
probleme rencontré
combine de pompe reparé / semaine, combien apres, votre marché ce l’imite a l’ile ou autre possibilité dans océan indien
les type de pompe passé et futur Rexroth, Linde Sauer Kawasaki Komatsu etc.. a4vg. a10vso, bpv etc…
votre budget, mini et maxi pour le banc

je peux vous assister pas seulement pour le banc , mais aussi pour reparer les pompe

je monte un reseau mondiale d’hydraulicien, je peux vous assister pour tous les sujet lié a l’hydraulique

la semaine passé j’étais pas loin de vous, car je reviens d’un voyage en Afrique du sud, hier vous aviez le jour le plus long et nous a partir aujourd’hui les jour rallonge

cordialement



BANC ESSAI POMPE ET MOTEUR HYDRAULIQUE TEST COMPOSANTS & MATERIEL HYDRAULIQUES

banc essai pompe hydraulique

banc essai pompe & moteur hydraulique

Les bancs de teste pompe hydraulique sont utilisés par les reparateur de pompe hydraulique ou fabricants de pompe hydrauliques
On mesure les performances dynamique des pompe hydrauliques
Cela permet un contrôle du fonctionnement et des performances des pompe hydrauliques reparé

Lecture et acquisition et sauvegarde historique des données pression, debit, pertes de charge, température, rotations, puissance, couple, principalement et des dizaine d’autre parametre, s’effectue grâce a un systeme d’acquisition de données, classique ou sous Labview

Fonction d’un banc d’essais de pompes hydrauliques.

Un contrôle de la rotation d’entrainement de la pompe hydraulique a tester, fonctionnant en boucle fermé, pour maintenir maintenir une vitesse constante et un debit théoriquement contant pour une pompe a debit fixe par exemple, la baisse est debit est le rendement de la pompe en charge.

  • controle et regulation de puissance fourni et consommé
  • controle et regulation de pression qui permet de simuler une charge
  • le banc est piloté avec un interface homme machine, ou un pupitre opérateur, generalement a écran tactile
  • Commande valeur de rotation
  • Commande valeur de de pression
  • inversion sens de rotation selon la pompe a tester
  • Assistance technique a distance et insitu dans le monde

Et encore beaucoup plus d’élément, qui seront a définir selon votre cahier des charges


Bonjour, Nous sommes une petite entreprise de service mécanique, hydraulique et d’usinage basé à quelques minutes de Montréal au Québec. Je recherche depuis quelque temps de l’information sur les bancs de test pour pompes, moteurs et valves hydrauliques. Malheureusement, ces informations ne sont pas divulguées aux yeux de tous. Je dois remettre sur pied une pompe Rexroth A10VO et j’aimerais bien la tester avant de la démanteler. N’ayant pas de banc de test en ma possession, l’idée d’en fabriquer un me semblait idéale. Vous serait-il possible de nous guider en nous donnant les grandes lignes de départ pour l’assemblage d’un tel projet? Sincères salutations Éric St-Jean MIEC Hydraulique inc.

Bonjour
dans notre reseau j’ai des entreprise capable de fabriquer des banc d’essais de pompe
afin de faire une offre adapté a votre entreprise, me faire savoir votre effectif, le nombre de pompe deja reparé / an, ce que vous envisage les année suivante
cordialement, votre expert hydraulicien


banc controle fluide, banc controle fluide hydraulique, banc controle pompes hydrauliques, banc d essai hydraulique, banc de test moteur hydraulique, banc de test pompe hydraulique, Banc de test pour pompe hydraulique, banc didactique hydraulique, banc didactique pompe hydraulique, banc essai debit, banc essai debit pompe hydraulique, banc essai hydraulique industriel, banc essai pompe hydraulique, banc essai pompes hydrauliques, banc essai pression, banc essai pression pompe hydraulique, banc essais, banc essais hydraulique, banc essais moteur hydraulique, Banc Hydraulique industrielle, banc test debit hydraulique, banc test hydraulique, banc test moteur hydraulique, banc test pompe hydraulique, banc test pression hydraulique, banc test vanne, bancs de test pour pompe hydraulique, Bancs essai test hydraulique, Bancs mesure performance hydraulique, fabricants bancs test hydraulique, fabricants bancs test pompe hydraulique, fournisseurs bancs test hydraulique, fournisseurs bancs test pompe hydraulique, Groupe Filtration huiles, pompe hydraulique banc essais, TP banc hydraulique, Valise Analyse huiles, Valise Mesure hydrauliques

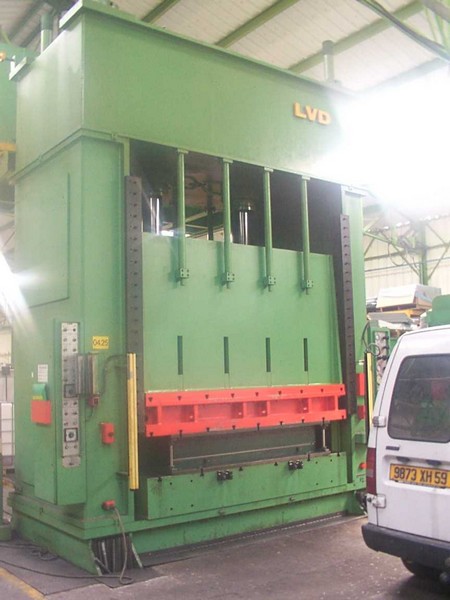

Automatisme presse hydraulique LVD

Automatisme presse hydraulique

Automatisme presse hydraulique LVD

Automatisme presse hydraulique LVD

refonte de l’automatisme de la presse LVD 400T.

Ce document a pour objet de présenter les techniques et les moyens mis en œuvre pour réaliser la refonte de l’automatisme de la presse LVD 400T

Rappel de votre besoin electro-hydraulique

Refonte de l’automatisme, de l’interface de pilotage (cde numérique), mise à jour des commandes electrohydrauliques proportionnelles et de leur électronique.

Cet ensemble est composé :

De 10 valves hydrauliques avec électronique embarquées de dernière génération,

D’un automate Shneider M340

D’un pupitre tactile.

Valves hydrauliques , Nous prévoyons le remplacement des valves de Coulisseau, Amortisseur / Parallélisme , Coussin

Toutes ces valves possèdent leur propre électronique, de ce fait tout le matériel installé dans la première partie de l’armoire sera démonté.

Automate programable

Nous prévoyons la dépose de l’automatisme existant et l’installation de la configuration suivante dans l’armoire principale :

1 Automate M340 avec port ETHERNET et port CAN OPEN,

2 Cartes de 64 entrées TOR avec module de pré câblage,

1 Carte de 64 sorties TOR avec module de pré câblage,

2 Cartes de 8 entrées analogiques avec module de pré câblage,

1 SWITCH ETHERNET,

Sur la presse

4 Codeurs absolues CAN OPEN avec connecteurs,

1 Ensemble de câble de pilotage nouvelle valve et règles de mesure,

1 pupitre tactile 12 pouces (300mm de diagonale) couleurs avec un ensemble de bouton de commande (Le support existant sera récupéré),

Pupitre tactile et interface homme machine
Le pupitre sera intégré dans le support de la commande numérique actuelle.

Relié au port Ethernet il pourra être consulté et paramétré à distance via un PC bureautique de l’établissement.

Nous développerons ensemble les différents menus et pages écran. Une suggestion vous sera faite en fonction de notre expérience et nous aménagerons la programmation suivant votre besoin et utilisation.

En règle générale on retrouve dans les pages de l’affichage de l’automatisme

Page paramétrage contrôlée par mot de passe

Page production

Page maintenance contrôlée par mot de passe

Page pilotage manuelle contrôlée par mot de passe

Page alarme
Architecture proposé :

Paramétrage et suivi de production à distance

AUTOMATE

PANEL TACTILE

Prédisposition pour future robot

RESEAU CAN OPEN

Codeur et règle de positionnement de la presse

Valves hydrauliques



Notre prestation comprend
Prise de côte et validation du fonctionnement sur site,

Etude électrique de la partie à modifier,

Etude automatisme,

Démontage des matériels électriques obsolètes,

Modification armoire et câblage des nouveaux éléments ,

L’étude et remplacement des valves hydrauliques

L’étude des cycles et développement du programme automate

La fourniture d’un automate et d’un pupitre tactile

Le développement de l’interface homme machine

La mise en service de la presse

La documentation technique

Notre prestation ne comprend pas :
Toute autre intervention dans l’armoire existante

Le contrôle de l’installation par un organisme agréé
PROPOSITION COMMERCIALE
L’analyse du besoin exprimé nous permet aujourd’hui de vous proposer une offre budgétaire qui intègre au mieux toutes les contraintes liées à ce type d’application.

Délais de réalisation
A la réception de votre commande, un délai minimum d’étude de 3 semaines et de réalisation de 6 semaines est nécessaire.

Responsabilité
disposant des moyens nécessaires, sera assujettie à une obligation de diligence et de moyen pour la réalisation de la présente fourniture; sa responsabilité est limitée au montant du marché et ne saura s’étendre à aucune action dépassant le cadre de la prestation demandée.
ont traitera comme strictement confidentielles toutes les informations transmises par le client dans le cadre de la présente fourniture mais sera autorisée à citer le client en temps que référence commerciale.

Garantie
Matériel à partir de la date de livraison :

Garantie sur le matériel : 12 mois

Acompte à la commande, virement : 30%

Le solde à la recette définitive, par virement à 30j net : 70%







presse hydraulique
hydraulique presse
presse hydraulique fabrication
verin de presse hydraulique
presse hydraulique fonctionnement
fonctionnement d’une presse hydraulique
presse hydraulique description
presse hydraulique explication
presse hydraulique principe



Réalisation d’une HPU et multiplicateurs de pression Hydraulique

exemple de réalisation d’une HPU et de deux multiplicateurs de pression pour le système OPS des swivel 12’’.

Cet ensemble est composé :

  • D’un skid HPU autonome.
  • De deux multiplicateurs linéaires.

Pression de travail de 0 à 1040b. Compensation jusqu’à 2 litres de fuites.

Groupe hydraulique

Equipement réalisé de manière à permettre la manutention au chariot élévateur
ou au transpalette et équipé d’oreilles de manutentions pour le levage au pont.

Réalisation d’une centrale hydraulique

  • Réservoir acier peint (RAL à définir)
  • Vanne de vidange
  • sonde IFM, 2 niveaux, 2 températures
  • Niveau visuel avec affichage de la température
  • Filtre à air
  • 2 Filtre retour 10μ avec indicateur de colmatage électrique
  • Coupleur de remplissage
  • 2 Limiteurs de pression de sécurité pompes
  • 2 Filtre pression 6μ avec indicateur de colmatage électrique
  • Aérotherme

Groupe motopompe hydraulique 1.1KW

  • Moteur électrique 1.1KW 400V 50Hz 4 Pôles
  • Pompe à cylindrée fixe 1L/mn 450b
  • Lanterne et accouplement
  • Tôle support moteur
  • 4 Plots élastique
  • limiteur de pression proportionnel 520b liaison CanBus
  • Gradient de décompression 40b/s, soit 0.24L/mn

Groupe motopompe hydraulique 11KW

  • Moteur électrique 1.1KW 400V 50Hz 4 Pôles
  • Pompe à cylindrée variable, régulation pression constante 15L/mn 350b
  • Lanterne et accouplement
  • Tôle support moteur
  • Plots élastique

multiplicateurs de pression Hydraulique

2 multiplicateurs d’une capacité de compensation de fuites de 2 litres.

Les multiplicateurs seront équipés d’un capteur de déplacement intégré dans la tige, permettant via votre supervision de connaitre :

  •  La présence de fuite
  •  De quantifier la fuite en temps réel
  •  De suivre l’évolution de la fuite
  •  D’être informé sur le volume restant dans le multiplicateur…

L’asservissement des multiplicateurs assuré par 2 servo distributeurs, électronique, intégrée, pilotage CanBus et connecteur USB pour liaison avec PC.

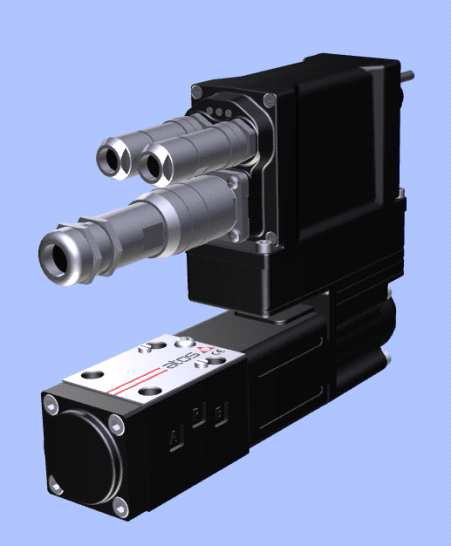

servo distributeur hydraulique proportionel asservis electronique integre pilotage CanBus et connecteur USB pour liaison avec PC

servo distributeur hydraulique proportionnel asservis électronique intégrée pilotage CanBus et connecteur USB pour liaison avec PC
La pression hydraulique coté asservissement sera de 270 bars pour une pression de sortie max de 1120 bars

Cet équipement se présente sous la forme d’un cylindre d’un diamètre de 280mm sur 1600mm de long. ( poids 365kg)

multiplicateurs de pression Hydraulique

plan DAO de multiplicateur de pression Hydraulique



Les servo distributeurs se montent directement sur les multiplicateurs.

Gradient de décompression de 50b/s

Chaque multiplicateur sera équipé en sortie d’une électro vanne 2/2 afin d’en permettre l’isolation et le remplissage.

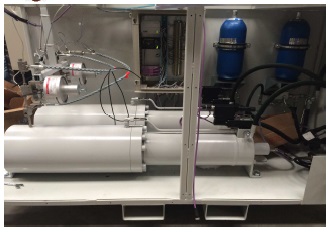

multiplicateurs de pression Hydraulique plus de 1000 bars

multiplicateurs de pression Hydraulique plus de 1000 bars



Les deux multiplicateurs seront assemblés, l’un a coté de l’autre, sur un châssis équipé de roulettes.

Commande pilotage electro-hydraulique

 Armoire électrique de puissance, coffret 800*600, équipé :

  • Armoire 800*600*300
  • Interrupteur sectionneur
  • Démarreurs direct 11 KW
  • Démarreur direct 1.1KW
  • Protection + contacteur pilotage résistance de chauffe 1000W
  • Alimentation 24VCC 20A
  • Protection amont aval alimentation
  • Transformateur 400/230vac 630VA
  • Protection amont aval transformateur
  • Disjoncteur différentiel 4A 30mA avec prise sur armoire
  • Arrêt d’urgence
  • 2 Boutons poussoirs lumineux marche arrêt
  • Voyants indication de fonctionnement et défaut, 1 voyant défaut
  • Bouton poussoir réarmement ATU bleu
  • Ensemble de bornes liaison capteurs, électrovannes machines
  • Ensemble de câbles moteurs et commandes
  • Protections cartes électroniques
Panel tactile de pilotage

Panel tactile de pilotage

 Panel tactile de pilotage, interface homme machine, panel tactile 15″ pour le paramétrage des essais.

Les régulations entre les différents circuits se feront directement par les valves via le bus de terrain et le parametrage du panel tactile.
les circuits 520b et 1040b auront une précision de +/-1b.

Skid de Refroidissement et Filtration Offshore

Contactez nous =>   contact mail hydraulique telephone hydraulicien

Objectif : Assurer le maintien en température de 3 HPU d’une capacité unitaire de 6500 litres sur une barge de pose de pipe.

Ensemble de trois aérothermes d’une puissance de 360kw de dissipation à ΔT 20°C.

Skid génération de débit 3 moto pompe 450l/mn, filtration et refroidissement. Armoire de contrôle commande avec régulation de température.

echangeur-hydraulique-thermique-360kw

echangeur-hydraulique-thermique-360kw

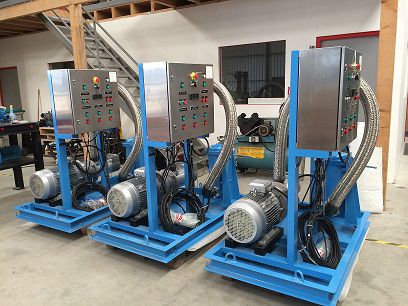

groupe-hydraulique-centrale-hydrauliques-450lmn

groupe-hydraulique-centrale-hydrauliques-450lmn

Skid Hydraulique Offshore Tourelle de Grue Hydraulique 1400Tones

Contactez nous =>   contact mail hydraulique telephone hydraulicien

Skid groupe-hydraulique offshore

Skid groupe-hydraulique offshore

verin-bridage-tourelle-grue-offshore-1400T

verin hydraulique offshore

ensemble hydraulique offshore

  •  ingenierie
  • offshore
  • conseil
  • etude
  • expertise
  • hydraulicien
  • hydrauliciens
  • hydraulique
  • Hydraulique industrielle
  • Skid
  • Skid Hydraulique

verin hydraulique ensemble mecanique tensionneur

assemblage mecanique verin de traction
